An "geata sábháilteachta" i gcórais fhótavoltacha: ról criticiúil lasca dícheangailte

I "teaghlach" na gcóras giniúna cumhachta fótavoltach, tá caomhnóir ciúin ann - an lasc dícheangailte. Cé go bhfuil sé neamhshuntasach, tá an chomhpháirt seo ríthábhachtach chun oibriú sábháilte córais a chinntiú. Déanaimis iniúchadh ar an tábhacht a bhaineann leis an "gcaomhnóir sábháilteachta" ríthábhachtach seo.

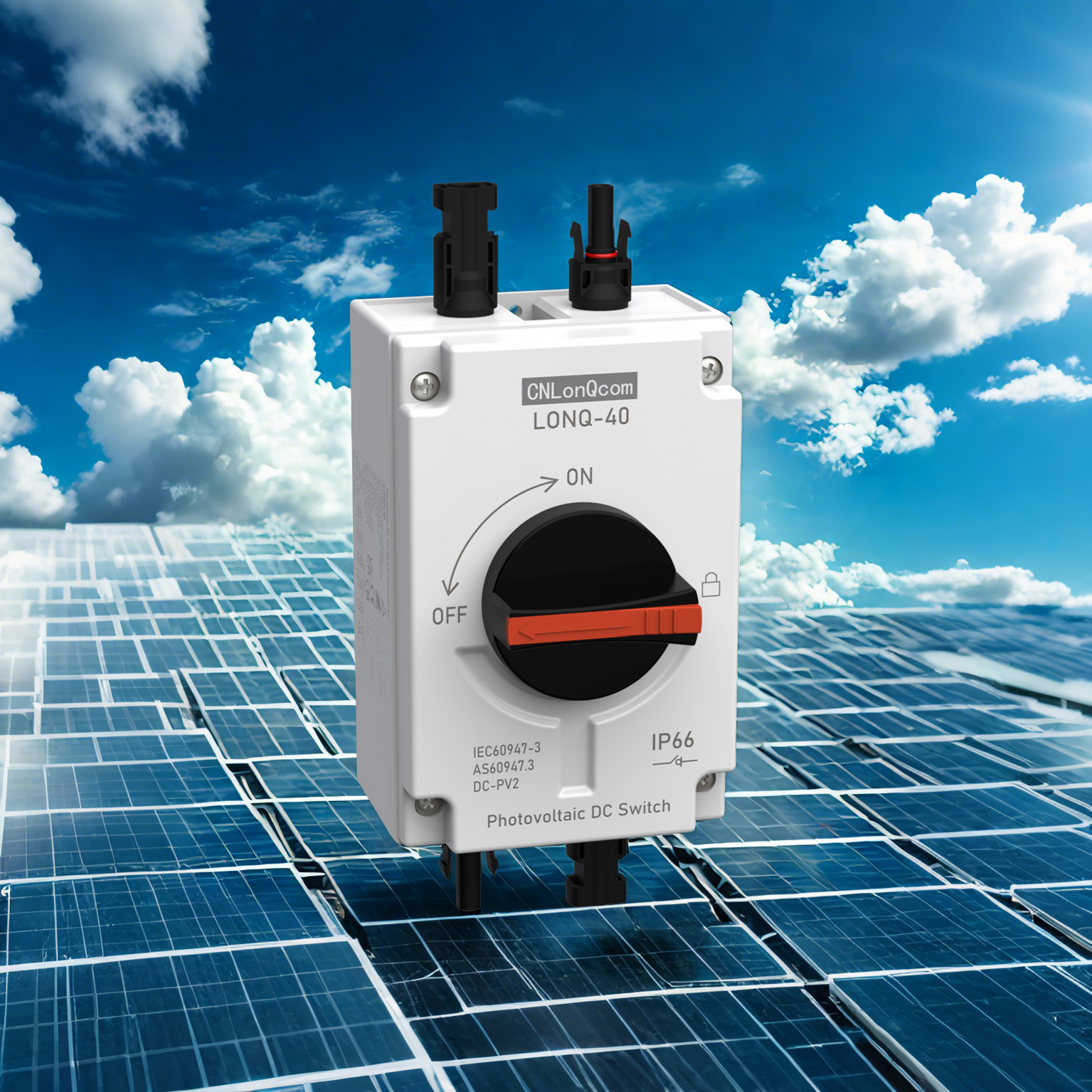

Lasc dícheangailte: Geata sábháilteachta na gcóras cumhachta

Is é atá i lasc dícheangailte, mar a thugann an t -ainm le fios, ná gléas lasctha a úsáidtear chun ciorcaid a leithlisiú. I measc na bpríomhthréithe atá aige tá:

(1) Pointí briste infheicthe

.

(3) Príomhfheidhm chun cosaint aonraithe leictreach a sholáthar

Gnéithe speisialta de lasca dícheangailte PV

Teastaíonn lasca dícheangailte speisialaithe ó chórais PV a bhíonn difriúil go mór ó lasca thraidisiúnta:

Dearadh DC-sonrach:

Cruthaíonn córais PV sruth díreach, áit a bhfuil sé níos deacra ARC DC a mhúchadh ná marcanna AC, rud a bhfuil gá le cúinsí dearaidh speisialta.

Rátálacha voltais níos airde:

Cé go bhfeidhmíonn córais AC tí ag 220V, is féidir le córais PV teacht ar 600V nó fiú 1500V.

Cosaint Dé:

De ghnáth éilíonn sé dícheangal comhuaineach ar chuaillí dearfacha agus diúltacha araon chun aonrú iomlán a chinntiú.

Friotaíocht aimsire:

Gnéithe IP67 iatáin uiscedhíonacha chun timpeallachtaí géara amuigh faoin aer a sheasamh, le hábhair PA a chuireann in aghaidh radaíochta UV, teochtaí arda, agus taise.

Ceithre chúis riachtanach le lasca dícheangailte a shuiteáil i gcórais PV

(1) Riachtanas Cothabhála Sábháilteachta:

Gineann modúil PV cumhacht go leanúnach nuair a bhíonn siad nochta do sholas, ag déanamh lasca dícheangailte atá riachtanach le haghaidh aonrú iomlán cumhachta.

(2) DC Cosaint Arc:

Is féidir le lasca dícheangailte gairmiúla ré stua a rialú laistigh de 2ms.

(3) riachtanais chothabhála córais:

Éilíonn oibríochtaí cothabhála inbhéartaithe agus leathnú córais aonrú cumhachta ráthaithe.

(4) Sainordú rialála:

Éilíonn caighdeáin idirnáisiúnta mar IEC 60947-3 suiteáil go sainráite.

Caighdeáin Suiteála Gairmiúla

(1) Ceanglais maidir le suíomh suiteála:

Críochfort ionchuir DC inverters (éigeantach)

Críochfort aschuir na mboscaí comhcheangailte (molta)

Laistigh de ≤3 méadar de inverters (riachtanas caighdeánach)

(2) Próiseas suiteála caighdeánaithe:

① Dearbhaigh cumhacht iomlán an chórais

② Roghnaigh suíomhanna suiteála dea-aeráilte

③ Suiteáil ingearach a chur i bhfeidhm (tilt ≤5 °)

④ Úsáid cónaisc MC4 PV-sonrach MC4

⑤ Críochfoirt a dhéanamh níos doichte go chasmhóimint shonraithe (de ghnáth 4-5N · m)

⑥ Suiteáil fáinní séalaithe dustproof agus uiscedhíonach

Breithnithe Oibríochta Sábháilteachta

(1) Caighdeáin Oibríochta:

Ní mór uirlisí inslithe a úsáid

Caith lámhainní inslithe 1000V le linn na hoibríochta

Dícheangail taobh AC roimh thaobh DC

(2) Riachtanais Chothabhála:

Tástálacha míosúla oibríochta meicniúla

Cigireachtaí Ráithiúil Teagmhála

Tomhais Friotaíochta Teagmhála Bliantúil (<50mΩ)

(3) Critéir Roghnúcháin:

Rátáil Voltais ≥1.25 × Voltas Córais

Rátáil reatha ≥1.56 × ISC

Ní mór deimhniú TUV/UL/VDE a bheith aige

Ceisteanna coitianta

C: An féidir lasca rialta a úsáid ina ionad?

A: Ní fíor! Ní féidir le lasca thraidisiúnta cur isteach go hiontaofa ar DC reatha agus d'fhéadfadh lochtanna stua a bheith ina gcúis go héasca.

C: An bhfuil oibríocht laethúil de dhíth ar lasca dícheangailte?

A: Níl. Feidhmíonn siad go príomha mar fheistí cúltaca sábháilteachta agus níor chóir iad a oibriú ach amháin nuair is gá.

C: Cé mhéad lasca dícheangailte a theastaíonn ó chóras?

A: Ar a laghad, ceann ag an ionchur inbhéartaithe; Ba chóir go gcuirfeadh córais níos mó iad ag boscaí comhcheangailte.

Deireadh

Feidhmíonn PV Lasca Dícheangailte Feidhm cosúil le Fiúsanna Teaghlaigh- Neamhshuntasach in Oibriú Laethúil ach a d'fhéadfadh a bheith ag sárú na beatha agus na maoine i dtréimhsí criticiúla. Tá trí ghné fíor -riachtanach: táirgí ardchaighdeáin, suiteáil chaighdeánaithe, agus cigireachtaí rialta. Cuimhnigh: I gcórais PV, ní mór don tsábháilteacht teacht ar dtús i gcónaí!

Dóibh siúd atá ag pleanáil córais PV nó le hábhair imní sábháilteachta faoi shuiteálacha atá ann cheana féin, soláthraíonn CNLONQCOM comhairliúchán saineolach chun "geataí sábháilteachta" iontaofa a thabhairt do do chóras. Tosaíonn úsáid leictreachais shábháilte leis an lasc dícheangailte ceart a roghnú!
