Bosca Combiner PV: Treoir Iomlán ar Chomhpháirteanna & Suiteáil

Ar dtús, cad é an bosca acomhal fótavoltach?

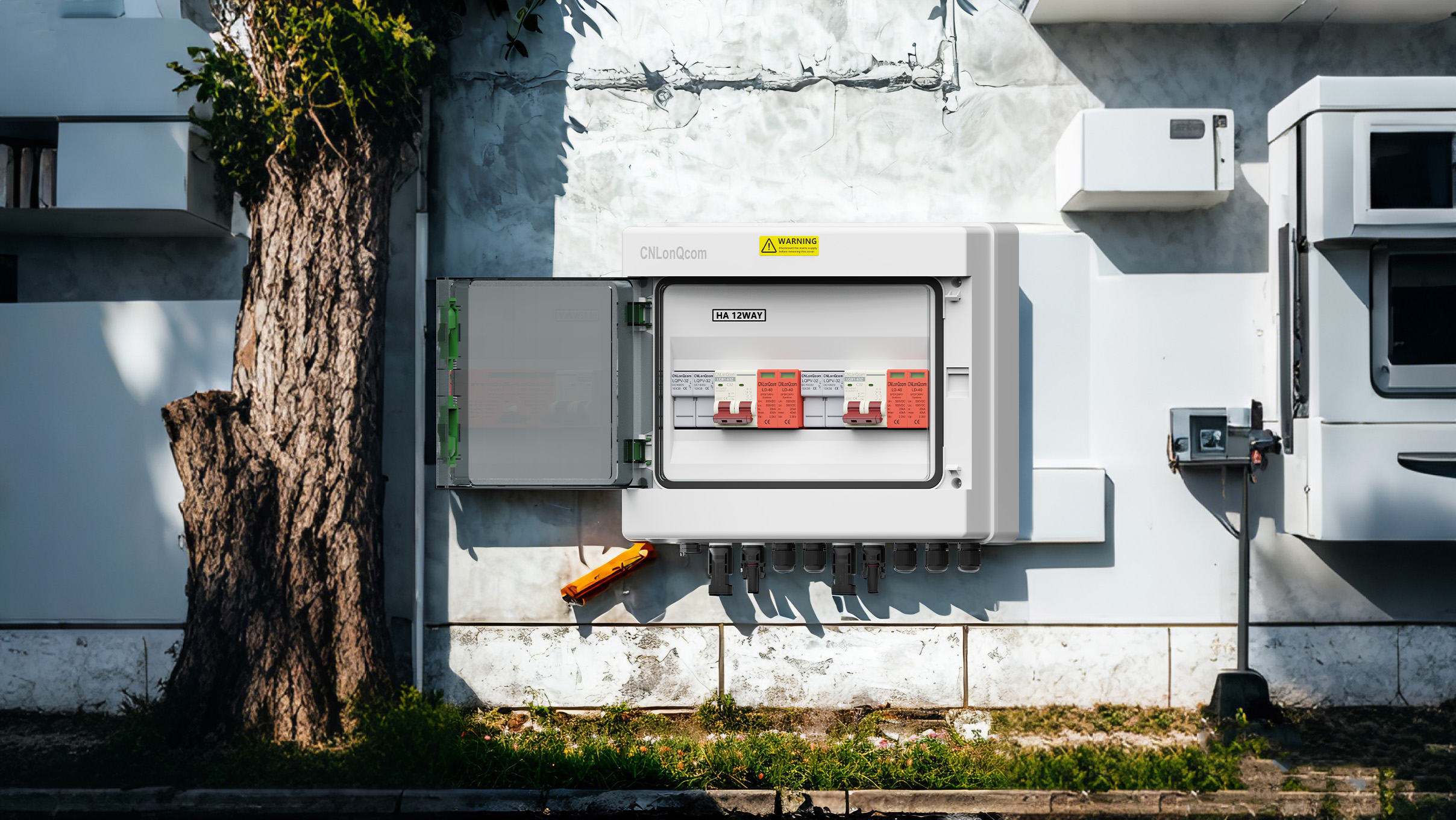

Bosca Combiner PV(Bosca PV Combiner) Is é an príomhthrealamh leictreach de chóras giniúna cumhachta gréine, a úsáidtear go príomha le haghaidh sruth díreach díreach den tsraith fhótavoltach, agus soláthraíonn sé feidhmeanna cosanta forshrutha, tintrí agus feidhmeanna cosanta eile chun oibriú sábháilte agus éifeachtach an stáisiúin chumhachta a chinntiú.

Ar an dara dul síos, comhdhéanamh an bhosca acomhal fótavoltach

Comhpháirteanna lárnacha:

Críochfort Ionchuir: Ceangail modúil PV iolracha (mar shampla, modúil PV 6-16, gach ceann acu ag tacú le 10a-15a).

Fiúsanna/scoradáin chiorcaid: Gach teaghrán a chosaint ó dhamáiste forshrutha (sonraíochtaí DC1000V/20A go coitianta).

Modúl Cosanta Tintrí: Cosantóir borrtha SPD (acmhainn scaoilte 40ka).

Páirteanna Cúnta:

Lasc aonraithe DC: Ciorcad gearrtha éigeandála.

Tithíocht uiscedhíonach: Grád cosanta IP65, atá oiriúnach don timpeallacht lasmuigh.

Tríú céimeanna suiteála agus sreangaithe

1. Ullmhú roimh an tsuiteáil:

Deimhnigh an suíomh suiteála (gar don eagar fótavoltach agus ar shiúl ó sholas díreach na gréine).

Seiceáil teirminéal talún an choimeádáin (friotaíocht talún ≤4Ω).

Próiseas sreangaithe: próiseas sreangaithe:

Ionchur Teaghrán Grúpa:

Ceangail an teirminéal comhfhreagrach de réir polaraíocht (+/-) chun a chinntiú go bhfuil voltas gach teirminéil comhsheasmhach.

Faigh an cónascaire MC4 chun téamh fíorúil a chosc.

Deireadh aschuir:

Ceangail le críochfort ionchuir DC an inverter (limistéar trasghearrthach cábla ≥4mm²).

Cosaint Tintreach Founding:

Nascann cábla talún SPD (≥6mm²) leis an mbarra talún.

3. Tástáil Cumhachta:

Tomhais an voltas ciorcaid oscailte (meaitseáil an raon ionchuir inbhéartaithe).

Seiceáil an ndéantar na sonraí monatóireachta cliste a tharchur i gceart.

4. Réamhchúraimí

Sonraíochtaí sábháilteachta:

Caith lámhainní inslithe le linn na hoibríochta. Ná bí ag obair le beo.

Má tá voltas ard (600V go 1500V) ag an taobh DC, ní mór duit lipéad rabhaidh a shocrú.

Moltaí cothabhála:

Glan an bosca go rialta agus seiceáil an stádas fiús.

Tástáil éifeachtúlacht an mhodúil SPD roimh shéasúr toirní.

Cúig, moltaí roghnúcháin

Ag brath ar mhéid an stáisiúin chumhachta:

Teaghlach beag: ionchur 6-8, feidhm chosanta bhunúsach comhtháite.

Stáisiún Cumhachta Tionscail agus Tráchtála: 12-16, le monatóireacht Chliste agus Cumarsáid cianda.

Roghnaigh boscaí bus deimhnithe TUV/IEC, ar nós táirgí sraith CNLONQCOM, chun 25 bliain de chosaint fhadtéarmach a chinntiú!

Is é an bosca acomhal fótavoltach "mol sábháilteachta" an stáisiúin chumhachta, agus is féidir leis an suiteáil agus an chothabháil cheart feabhas suntasach a chur ar éifeachtúlacht giniúna cumhachta. Má theastaíonn moltaí sainiúla nó réitigh theicniúla uait, bíodh leisce ort dul i gcomhairle le CNLONQCOM!
