Bosca PV Combiner: "Bainisteoir Cumhachta Cliste" na gCóras Gréine - Treoir Chuimsitheach

I. Sainmhíniú agus Feidhm Boscaí PV Combiner

Is comhpháirt leictreach chriticiúil i gcórais chumhachta gréine é bosca comhcheangailte PV (bosca fótavoltach comhcheangailte). Tá sé freagrach as an gcumhacht DC a ghineann teaghráin PV a bhailiú, a chosaint agus a mhonatóireacht agus a tharchur chuig an inbhéartóir. Ag feidhmiú mar "ionad seolta cumhachta" de stáisiún cumhachta gréine, cinntíonn sé tarchur leictreachais éifeachtúil agus sábháilte.

Lárfheidhmeanna

Comhiomlánú reatha: Ceangal comhthreomhar le teaghráin PV iolracha (m.sh., teaghráin 12-24) chun tranglam cábla a laghdú agus struchtúr an chórais a bharrfheabhsú.

Cosaint Chiorcaid: Cuireann sé cosc ​​ar ró -ualaí, ar chiorcaid ghearra, agus ar shruthanna droim ar ais, ag cinntiú oibriú sábháilte.

Monatóireacht Chliste: Brath fíor-ama voltais, reatha, agus cumhacht do gach teaghrán, rud a chumasaíonn diagnóis locht tapaidh.

Cén fáth a dteastaíonn bosca comhcheangailte uait?

✔ Feabhsaíonn sé iontaofacht an chórais trí theipeanna aon-teaghrán a chosc ó dhul i bhfeidhm ar ghiniúint fhoriomlán.

✔ Laghdaíonn sé caillteanais líne agus cuireann sé le héifeachtúlacht tarchuir.

✔ Soláthraíonn sonraí oibríochta cliste, ag laghdú costais chothabhála fadtéarmacha.

Ii. Croí -róil bhoscaí PV Combiner

1. Comhiomlánú reatha le haghaidh tarchuir optamaithe

Is iondúil go mbíonn modúil PV ceangailte i teaghráin, agus déanann an bosca comhcheangailte il -teaghráin a chumasc chun aschur reatha níos airde a chruthú.

Sampla: D'fhéadfadh 5 teaghrán (2kw an ceann) a bheith i gcóras gréine 10kW, a chomhcheanglaíonn an bosca comhcheangailte sula seoltar cumhacht chuig an inbhéartóir é.

2.

Feidhm ghné chosanta

Gearrann Fuse/Cuarda DC as an gciorcad le linn ró -ualaí nó ciorcaid ghearra chun guaiseacha dóiteáin a chosc.

Cuireann dé -óid blocála cosc ​​ar shreabhadh reatha droim ar ais (m.sh., nuair a bhíonn teaghrán scáthaithe).

Gardaí cosanta overvoltage i gcoinne spíceanna voltais de bharr luaineachtaí tintrí nó greille.

3. Monatóireacht agus Cothabháil Chliste

Is éard atá i gceist le boscaí ardleibhéil ná logáil sonraí, rianú:

✅ Reatha/voltas in aghaidh an tsreangáin

✅ Cumhacht agus éifeachtúlacht an chórais iomláin

✅ Foláirimh locht (m.sh., teaghráin neamhghnácha, fiúsanna tripithe)

Ceadaíonn monatóireacht cianda (4G/Wi-Fi) fabhtcheartú tapa.

Iii. Cosaint tintreach i mboscaí comhcheangailte PV

Ós rud é go bhfuil córais PV nochta lasmuigh, is gné dearaidh chriticiúil é cosaint tintreach!

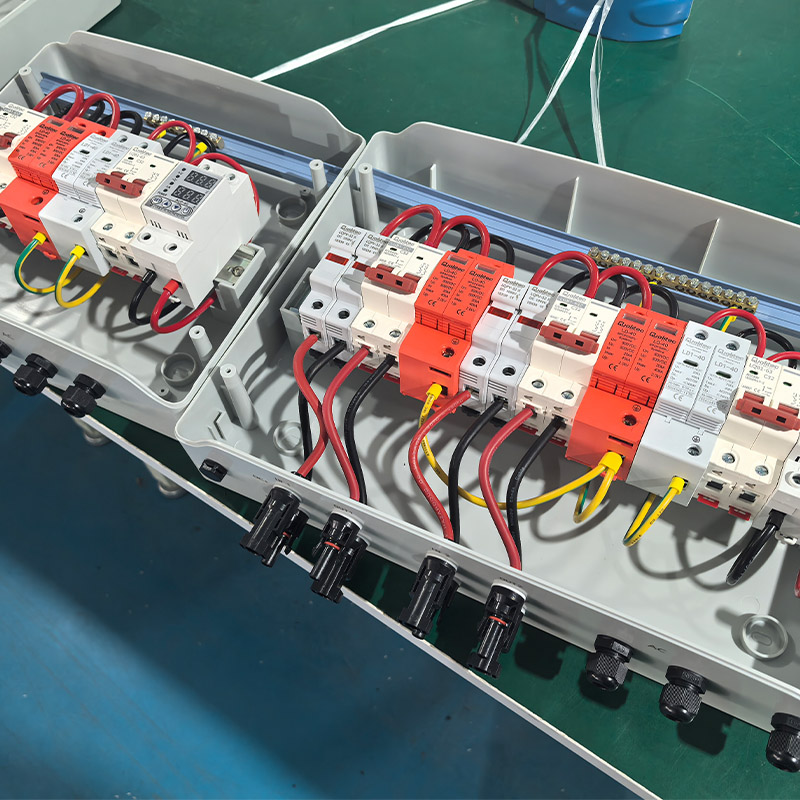

1. Gléas cosanta borrtha (SPD)

Feidhm: ionsúnn borradh ardvoltais ó luaineachtaí tintrí nó greille.

Suiteáil: Go hiondúil cuirtear iad ag críochfoirt ionchuir/aschuir DC.

2. Cosaint ar an talamh

Ní mór an t -imfhálú miotail a bheith bunaithe i gceart chun sruthanna tintrí a dhíscaoileadh go sábháilte.

Caighdeán: Friotaíocht talún <4Ω (<1Ω do phlandaí ar scála mór).

3. Dearadh aonraithe

Cuireann críochfoirt aonraithe tintrí cosc ​​ar borradh ardvoltais dul i bhfeidhm ar chiorcaid eile.

⚠ Nótaí tábhachtacha:

I gceantair tintrí-seans maith, roghnaigh boscaí TUV/CE-deimhnithe le rátálacha ardchosanta (m.sh., IP65).

Iniúchadh a dhéanamh ar SPDanna go rialta (cuir in ionad gach ~ 2 bhliain).

Iv. Cineálacha Boscaí PV Combiner & Treoir Roghnúcháin

Déantar boscaí comhcheangail a chatagóiriú trí iarratas:

1. de réir líon na n -ionchur

Clóscríobh gnéithe iarratais

4-8 Ionchur (Beag) Rooftop Cónaithe Struchtúr Simplí PV, Costas Íseal

Plandaí Tráchtála/Meán-Scála 12-24 Ionchur 12-24 Plandaí Tráchtála/Meán-Scála, Cosaint Tintreach láidir

Feirmeacha gréine ar scála fóntais 24+ (IP67), cianrialtán

2. De réir feidhmiúlachta

Bunúsach: Fiúsanna + lasca (tionscadail bhuiséid)

SMART: Logáil Sonraí, Frith-Leitiú, Aisghabháil PID (Úsáid Tráchtála Préimhe)

Cruthúnas pléasctha: I gcás timpeallachtaí guaiseacha (Deimhnithe Cruach Dhosmálta +)

3. Trí stíl gléasta

Suite balla: Coigilt spáis le haghaidh rooftops

Seasamh urláir: cothabháil níos éasca do phlandaí móra

V. Conas an bosca comhcheangailte ceart a roghnú?

1. Meaitseáil bealaí ionchuir

Cónaithe: 4-8 ionchur

Tráchtála: ionchuir 12-24

Scála fóntais: 24+ ionchur (dearadh modúlach)

2. Rátáil Chosanta Seiceála

Outdoor: Minimum IP65 (dust/waterproof)

Cósta/Tionsclaíoch: Tithíocht Cruach Dhosmálta

3. Tosaíocht a thabhairt do ghnéithe cliste

Roghnaigh samhlacha le scanadh cuar IV agus monatóireacht iargúlta le haghaidh diagnóisic níos éasca.

4. Deimhnithe a fhíorú

Idirnáisiúnta: TUV, CE, UL (Meiriceá Thuaidh)

Baile: CQC, Deimhniú "Golden Sun"

Conclúid: Laoch neamhshuimiúil na gcóras gréine

Cé go ndéantar dearmad orthu go minic, tá boscaí comhcheangailte PV fíor -riachtanach do ghiniúint chumhachta gréine éifeachtach agus sábháilte. Ón comhiomlánú reatha go cosaint tintrí, cuireann siad feidhmíocht an chórais ardaithe ag gach leibhéal.

Leideanna Roghnúcháin:

🔹 PV Cónaithe → 4-8 Múnlaí Cliste Ionchuir (Monatóireacht Wi-Fi)

🔹 Plandaí Tráchtála → Ionchur 12-24, Ardchosaint (IP65 + SPD)

🔹 Scála fóntais → Modúlach, bainistithe go cianda

Uasghrádú a dhéanamh ar do chóras gréine inniu - lig an bosca comhcheangail do "Bainisteoir Cumhachta Cliste"! ☀️
