An ról criticiúil atá ag feistí cosanta borrtha (SPDanna) i mboscaí comhcheangailte PV: Treoir Roghnúcháin agus Dea -Chleachtais

Réamhrá: Croí leochaileach eagair PV

Feidhmíonn boscaí comhcheangailte PV mar chóras néarógach gléasraí cumhachta gréine, ag bailiú il -aschuir teaghrán DC sula ndéantar iad a bheathú isteach in inverters. Tá na nóid chriticiúla seo nochta i gcónaí do bhagairtí ó stailceanna tintrí agus borradh leictreach ar féidir leo córais PV iomlána a mhilleadh. Feidhmíonn Gléasanna Cosanta Borrtha Ardchaighdeáin (SPDS) mar an chéad líne chosanta, ag cosaint trealaimh ar fiú na céadta mílte dollar é.

Caibidil 1: Cén fáth a bhfuil SPDanna riachtanach do chórais PV

1.1 leochaileachtaí uathúla eagair PV

Nochtadh leanúnach: Tá córais rooftop agus suite ar an talamh nochta go nádúrtha do scaoilte atmaisféaracha.

Rioscaí Cuarda DC: Murab ionann agus córais AC, níl pointí nádúrtha trasnaithe nialais ag ARCanna DC, rud a fhágann go bhfuil imeachtaí borrtha níos guaisí.

Leictreonaic íogaire: Is féidir le voltais ach 20% os cionn an luacha rátáilte a dhamáistiú ar chomhpháirteanna in inverters nua -aimseartha.

1.2 Iarmhairtí a bhaineann le cosaint neamhleor

Damáiste láithreach: Is féidir 72% de theipeanna inbhéartaithe a rianú siar go borradh voltais (Tuarascáil Solaredge 2023).

Díghrádú Hidden: Is féidir le mion -borradh athdhéanta saolré modúil a laghdú suas le 30%.

Rioscaí Dóiteáin: Is éard atá i gceist le lochtanna DC ná 43% de na tinte a bhaineann le gréine (sonraí NFPA 2022).

Caibidil 2: Príomhchúinsí maidir le roghnú SPD in iarratais PV

2.1 Paraiméadair Feidhmíochta Criticiúla

Voltas rátáilte: ≥1.2 uair uasta voltas an chórais (in aghaidh IEC 61643-31).

Sruthán Ainmniúil Reatha (IN): ≥20KA do SPDanna Cineál 1 (in aghaidh an UL 1449, an 4ú hEagrán).

Uas-Urscaoileadh Reatha (IMAX): ≥40KA (in aghaidh IEC 61643-11).

Am freagartha: <25 nanoseconds (in aghaidh EN 50539-11).

Teocht oibriúcháin: -40 ° C go +85 ° C (in aghaidh an UL 96a).

2.2 Cineálacha SPD d’iarratais éagsúla

Cineál 1 (Aicme I): I gcás suíomhanna a bhfuil rioscaí stailc tintrí díreacha acu (m.sh., córais rooftop).

Cineál 2 (Aicme II): le haghaidh cosanta tánaisteach (m.sh., córais tráchtála ar an talamh).

Comhcheangailte Cineál 1+2: oiriúnach do phlandaí móra ar scála fóntais.

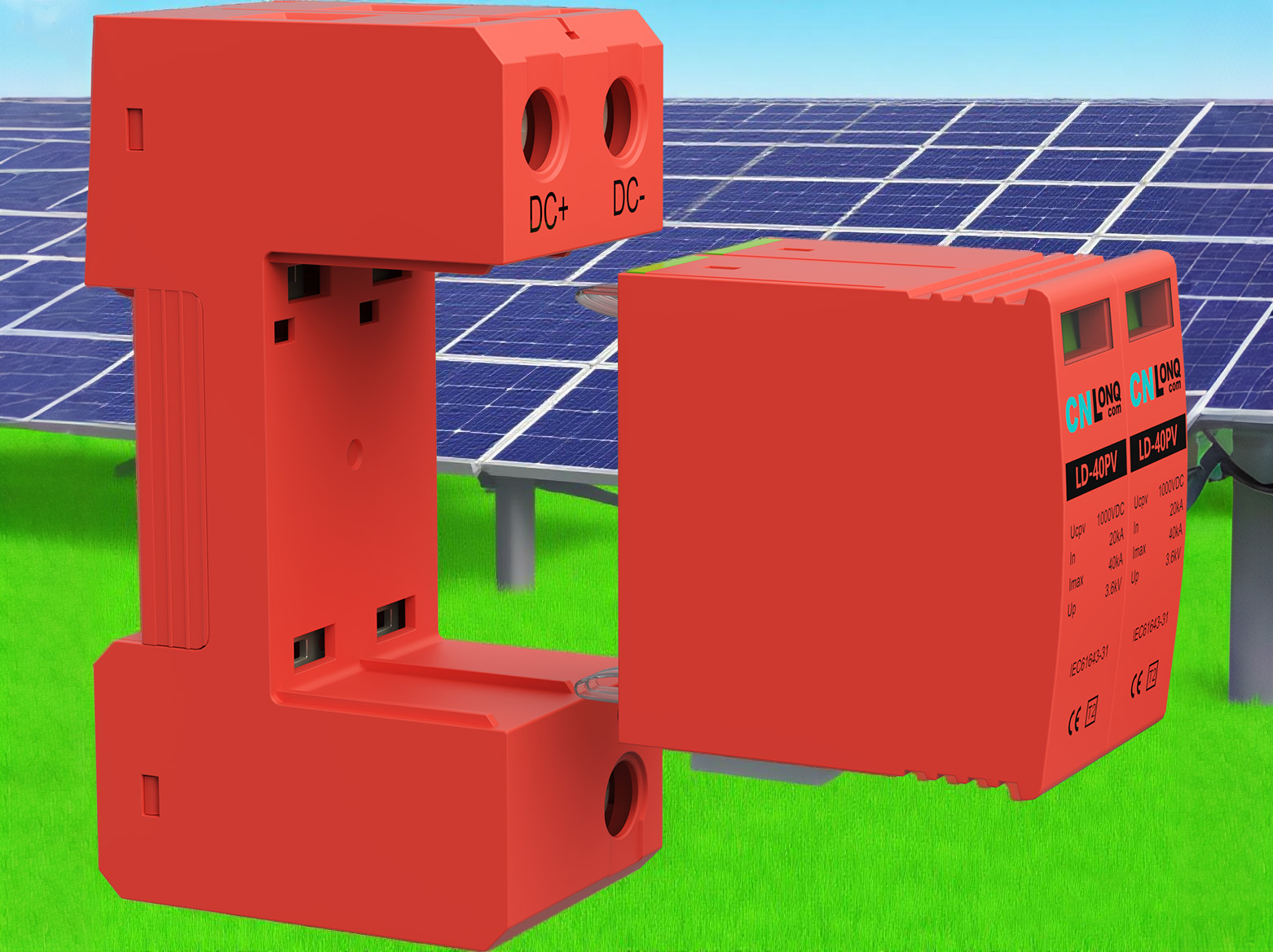

Múnlaí DC-shonracha: Deartha le haghaidh feidhmchlár PV le marcálacha polaraíocht.

Caibidil 3: Dea -Chleachtais Suiteála

3.1 Socrúchán Straitéiseach

Pointí suiteála éigeantacha:

Críochfoirt ionchuir bhosca comhcheangailte (in aghaidh an teaghráin).

Dícheangail an DC in aghaidh srutha.

Críochfoirt ionchuir DC inverter.

Pointí cosanta breise molta:

Comhcheangail fo-eagar.

Ritheann cábla fada (> 30 méadar).

3.2 Caighdeáin Sreangaithe

Méid an tseoltóra: Copar 6 mm² ar a laghad (do SPDanna 20KA).

Fad an chosáin: Coinnigh naisc SPD <0.5 méadar.

Riachtanais Bunaithe: Úsáid seoltóirí talún tiomnaithe (≥10 mm²).

Topology Nasctha: Cumraíocht Star chun lúba talún a sheachaint.

Caibidil 4: Critéir Chothabhála agus Athsholáthair

4.1 Cothabháil choisctheach

Seiceálacha ráithiúla:

Iniúchadh a dhéanamh ar fhuinneoga táscaire stádais (glas/dearg).

Teirmeagrafaíocht infridhearg a dhéanamh (ardú teochta <15k).

Taifead cuntair stailc tintrí (má tá siad feistithe).

Tástálacha bliantúla:

Tástáil friotaíochta inslithe (> 1 MΩ).

Tomhas friotaíochta talún (<10 ω).

Tástáil voltais iarmharach ag gairmithe.

4.2 Treoirlínte Athsholáthair

Triggers athsholáthair láithreach:

Damáiste fisiciúil infheicthe (scoilteanna, marcanna dóite).

Casann an táscaire stádais dearg.

Sáraíonn comhaireamh stailc tintrí luach rátáilte.

Tástálacha feidhmíochta teipthe.

Eatraimh athsholáthair molta:

Ceantair Chósta: 5 bliana.

Criosanna ard-solais: 7 mbliana.

Réigiúin chaighdeánacha: 10 mbliana.

Caibidil 5: Míthuiscintí Coiteanna agus Moltaí Saineolaithe

5.1 míthuiscintí tipiciúla

Miotas: "Cuireann slata tintrí deireadh leis an ngá atá le SPDanna."

FACT: Ní chosnaíonn slata tintrí ach i gcoinne stailceanna díreacha, ní borradh faoi.

Gaiste Costas: Ag baint úsáide as AC SPDanna neamh-PV-shonracha.

Iarmhairt: Neamhábaltacht cur isteach ar DC Lean sruthanna.

5.2 Comhairle Saineolaithe

Glacadh le hailtireacht chosanta trí shraith: SPDanna ag an mbosca eagar, an bosca comhcheangailte, agus na leibhéil inbhéartaithe.

Roghnaigh samhlacha le teagmhálacha comharthaíochta cianda le haghaidh comhtháthú le córais mhonatóireachta.

I gcás córais 1500V, fíoraigh cumas briste DC an SPD.

Athmheasúnú a dhéanamh ar an acmhainn SPD atá ann cheana féin le linn leathnú córais.

De réir mar a éiríonn voltais an chórais PV go 1500V, tá teicneolaíocht SPD an chéad ghlúin eile ag teacht chun cinn le trí phríomhthreocht: ionsú fuinnimh níos airde (suas le 100KA), gnéithe rabhaidh níos cliste (monatóireacht ar chumasú IoT), agus dearaí modúlach níos dlúithe. Cinntíonn táirgí atá deimhnithe ag TUV Rheinland le haghaidh feidhmchlár PV agus tar éis caighdeáin IEC 62305 maidir le cosaint ar leibhéal an chórais a chinntíonn gur féidir le plandaí PV borradh tintreach a sheasamh le linn a saolré 25 bliain. Cuimhnigh: I sábháilteacht PV, ní costas é cosaint borrtha ardcháilíochta-is í an infheistíocht mhaolaithe riosca is éifeachtaí ó thaobh costais de.
