A Thuiscint ar Chásanna Múnlaithe Briste Ciorcaid (MCCBanna): "Caomhnóirí" Sábháilteachta Ciorcaid Leictrí

I gcórais dáileacháin cumhachta ísealvoltais, tá feiste lárnach ann chun sábháilteacht ciorcad a chosaint go ciúin - anScoradán Cuarda Cás Múnlaithe(MCCB). Murab ionann agus mótair mhóra a oibríonn le roar nó ionstraimí cruinneas a tharraingíonn aird, tá an MCCB tar éis éirí ina "chaomhnóir sábháilteachta" fíor-riachtanach i gcásanna cosúil le táirgeadh tionsclaíoch, tógáil córais leictreacha, agus iarratais nua fuinnimh, a bhuíochas dá chumas cosanta láidir agus inoiriúnaitheacht leathan. Inniu, déanfaimid iniúchadh ar an bhfeiste seo ó iltoisí chun na rúin a bhaineann le conas a chosnaíonn sé sábháilteacht ciorcad a nochtadh.

I. Aithne a Chur ar MCCBanna: Cad Atá Siad, agus Cad a Dhéanann Éagsúil iad?

Go bunúsach, is gléas leictreach cosanta é MCCB a úsáidtear i gcórais dáileacháin cumhachta ísealvoltais, agus a ról lárnach mar "chaomhnóir" sábháilteachta ciorcad. Go struchtúrach, is éard atá ann go príomha imfháluithe plaisteacha inslithe ard-neart, teagmhálacha seoltaí, agus aonaid turais. Ní hamháin go gcosnaíonn an t-imfhálú inslithe comhpháirteanna inmheánacha ó thrasnaíocht sheachtrach ach cuireann sé cosc ​​​​ar ghuaiseacha turrainge leictreacha go héifeachtach.

Cuireann go leor daoine mearbhall ar MCCBanna leis na Mionscáineoirí Ciorcaid (MCBanna) níos coitianta, ach tá difríochtaí suntasacha idir an dá cheann. I gcomparáid le MCBanna, tá sruth rátáil níos airde ag MCCBanna (de ghnáth ó 63A go 1600A) agus cumas briste níos láidre, rud a chuireann ar a gcumas cásanna leictreacha ardchumhachta a láimhseáil. Mar shampla, úsáidtear MCBanna go coitianta i soicéad tí agus ciorcaid soilsithe, agus táthar ag brath níos mó ar MCCBanna chun mótair a chosaint i gceardlanna monarchan agus príomhchiorcaid dáileacháin cumhachta i bhfoirgnimh mhóra.

II. Príomhfheidhmeanna a Nochtadh: Conas a Chosnaíonn MCCBanna Sábháilteacht Chuarda?

Tá luach lárnach MCCBanna i "cosaint," ar féidir a bhriseadh síos i dtrí phríomhfheidhm chun rioscaí locht ciorcaid ó thoisí éagsúla a chomhrac.

Is é an chéad chosaint ró-ualach. Nuair a sháraíonn an sruth i gciorcad go leanúnach sruth rátáilte an scoradáin chiorcaid - mar nuair a thosaíonn ilfheistí i monarcha ag an am céanna, rud a fhágann go bhfuil ró-ualach orthu - téann an stiall démhiotalacha taobh istigh den scoradán suas agus dífhoirmíonn sé de bharr éifeacht teirmeach an tsrutha. Spreagann sé seo an meicníocht thuislithe chun an ciorcad a ghearradh amach go tapa. Coscann an próiseas seo go héifeachtach ciseal inslithe na sreanga ó dhó mar gheall ar róthéamh fada, ag stopadh tinte ag an bhfoinse.

Is é an dara cosaint gearrchiorcaid. Tá ciorcad gearr ar cheann de na lochtanna is contúirtí i gciorcad. Nuair a tharlaíonn sé, is féidir le borradh tobann an tsrutha mhóir trealamh a dhó amach agus fiú pléascanna a chur faoi deara. Ag an bpointe seo, tagann aonad turas leictreamaighnéadach an MCCB i bhfeidhm: tarraingíonn an fórsa leictreamaighnéadach láidir a ghineann an sruth mór an croí iarainn go tapa, ag tiomáint an mheicníocht tripping chun an ciorcad a ghearradh amach i milleasoicindí - cosúil le "coscán éigeandála" don chiorcad - ag íoslaghdú caillteanais lochtanna a mhéid is mó.

Ina theannta sin, ag brath ar riachtanais cásanna iarratais éagsúla, is féidir feidhmeanna cosanta breise a bheith ag MCCBanna. Mar shampla, trí mhodúl srutha iarmharach a chur leis is féidir sceitheadh ​​a chosaint chun turraingí leictreacha a chosc; Cosnaíonn suiteáil modúl cosanta róvoltais/fovoltais trealamh beachta ó dhamáiste de bharr aimhrialtachtaí voltais, rud a léiríonn go hiomlán solúbthacht a fheidhmeanna.

III. Príomhpharaiméadair: Na "Táscairí Crua" chun an Gléas Ceart a Roghnú

Chun a chinntiú go soláthraíonn MCCBanna an chosaint is fearr, tá sé ríthábhachtach na paraiméadair chearta a roghnú. Cinneann na croí-pharaiméadair seo a leanas go díreach an féidir scoradán ciorcaid a oiriúnú do chásanna leictreacha sonracha.

Is paraiméadar bunúsach é an sruth rátáilte (In), ag tagairt don uassruth is féidir leis an scoradán ciorcaid a iompar go leanúnach. Ní mór é a mheaitseáil go cruinn de réir an chumhachta ualaigh. Mar shampla, i gcóras fótavoltach (PV), ba cheart sruth rátáilte an MCCB a roghnú bunaithe ar shruth aschuir an eagar PV - níor cheart go mbeadh sé ró-bheag (chun tuscadh minic a sheachaint) ná ró-mhór (chun nach gcaillfidh sé a chuspóir cosanta).

Baineann an toilleadh briste (Icu/Ics) le cumas láimhseála lochtanna, ag tagairt don uassruth locht ar féidir leis an scoradán ciorcaid a bhriseadh go sábháilte. Agus MCCB á roghnú, is gá luach reatha gearrchiorcaid ríofa an chórais dáileacháin cumhachta a mheas. Mura leor an cumas briseadh, d'fhéadfadh go dteipeann ar an scoradán ciorcad a ghearradh go héifeachtach le linn locht gearrchiorcaid, rud a fhágann go dtiocfaidh timpistí sábháilteachta níos tromchúisí ina ionad.

Caithfidh an voltas rátáil (Ue) leibhéal voltais an chiorcaid a mheaitseáil. I measc na rátálacha coitianta tá 220V aon phas agus 380V trí phas. Ní hamháin go ndéanfaidh easaontas voltais difear do ghnáthoibriú an scoradáin chiorcaid ach féadfaidh sé damáiste a dhéanamh do chomhpháirteanna inmheánacha freisin.

Cinneann an cuar tripping íogaireacht chosanta. Tá cineálacha cuar coitianta (B, C, D) oiriúnach le haghaidh ualaí éagsúla. Mar shampla, tá Cuar C infheidhme maidir le soilsiú agus ualaí cumhachta ginearálta, agus tá Cuar D - le lamháltas níos láidre do shruthanna inrush - níos oiriúnaí do threalamh le sruthanna tosaigh arda, amhail mótair agus comhbhrúiteoirí.

IV. Feidhmchláir Fhairsinge: "Bacainn ar Shábháilteacht" ón Tionscal go Saol Laethúil

Leis an fheidhmíocht den scoth, cuirtear MCCBanna i bhfeidhm i mbeagnach gach gné de dháileadh cumhachta íseal-voltais.

I réimse an dáileadh cumhachta tionsclaíoch, gníomhaíonn MCCBanna mar "bhainisteoirí sábháilteachta" i gceardlanna monarchan, ag soláthar cosaint ró-ualach agus gearrchiorcad do threalamh ardchumhachta mar mhótair, línte táirgeachta, agus uirlisí meaisín móra, ag cinntiú nach gcuirtear isteach ar phróisis táirgthe lochtanna ciorcaid.

Agus córais leictreacha á dtógáil - cibé acu i malls siopadóireachta, foirgnimh oifige, nó foirgnimh chónaithe ard-ardú - is minic a úsáidtear MCCBanna mar phríomh-lasca i mboscaí dáileacháin nó lasca cosanta le haghaidh dáileadh cumhachta urláir. Cosnaíonn siad sábháilteacht leictreach an fhoirgnimh ar fad agus cuireann siad cosc ​​ar bhriseadh cumhachta ar scála mór nó ar dhóiteáin de bharr lochtanna ciorcaid áitiúla.

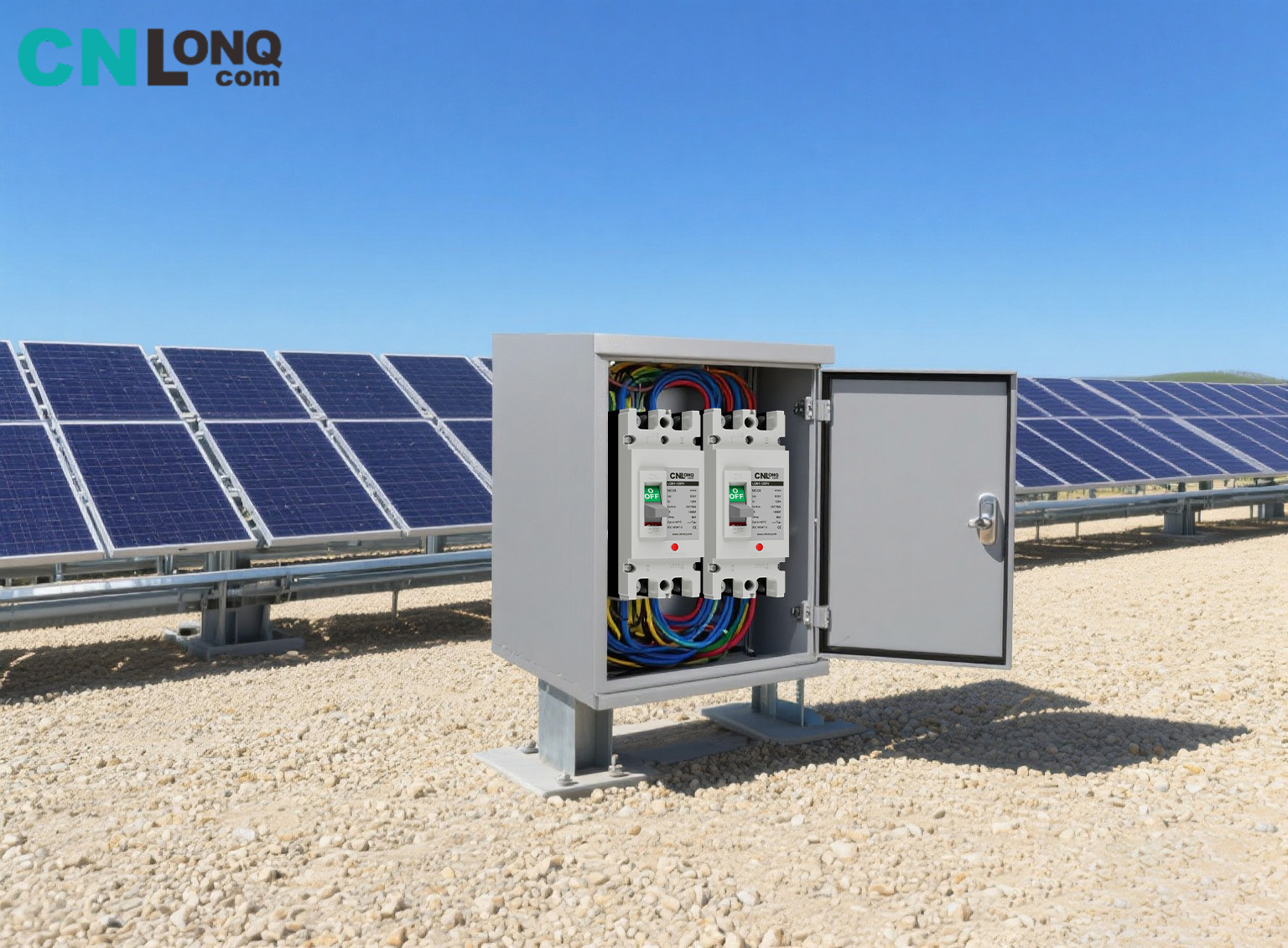

San earnáil nua fuinnimh, tá a ról chomh ríthábhachtach céanna. I gcórais PV, tá MCCBanna suiteáilte i mboscaí cumaisc agus ar thaobh an inverter chun ciorcaid aschuir na n-eagair PV a chosaint; i gcórais stórála fuinnimh, cosnaíonn siad ciorcaid cheallraí, rud a choscann rioscaí sábháilteachta ar nós ró-mhuirearú agus gearrchiorcadú cadhnraí, agus cosaint a sholáthar maidir le fuinneamh glan a chur i bhfeidhm.

Fiú amháin i gcásanna ardchumhachta sibhialta mar Villas agus áiteanna cónaithe móra, is féidir le MCCBanna cosaint iontaofa a sholáthar d'fhearais tí ardchumhachta mar oiriúntóirí aer lárnach, téitheoirí uisce leictreacha, agus córais íonú uisce tí uile, ag réiteach na faidhbe maidir le sruth neamhleor rátáilte i ngnáth MCBanna.

V. Buntáistí Lárnacha: Cén Fáth a bhfuil MCCBanna mar an "Rogha is Fearr"?

I gcomparáid le feistí cosanta eile, tá buntáistí ar leith ag MCCBanna — príomhchúis lena gcur i bhfeidhm go forleathan.

Is buaicphointe mór é inoiriúnaitheacht láidir comhshaoil. Is féidir leis an imfhálú plaisteach inslithe ard-neart timpeallachtaí crua a sheasamh, mar shampla teocht ard, teocht íseal, taise agus radaíocht UV. Cibé i ngléasraí cumhachta PV lasmuigh nó seomraí dáileacháin íoslaigh, is féidir le MCCBanna oibriú go cobhsaí agus is lú an seans go dtiocfaidh siad in aois nó go dteipfidh orthu mar gheall ar fhachtóirí comhshaoil.

Léirítear iontaofacht ard i cruinneas na gcomhpháirteanna lárnacha. Coinníonn príomhchodanna cosúil le haonaid turas cruinneas cobhsaí, agus is beag an baol a bhaineann le mí-oibriú nó teip cosanta le linn úsáide fadtéarmach, ag soláthar cosaint leanúnach do shábháilteacht ciorcaid.

Íslíonn oibriú agus cothabháil éasca an tairseach úsáide. Le struchtúr dlúth agus méid measartha, is féidir MCCBanna a chomhtháthú go díreach i dtrealamh dáileadh cumhachta éagsúla gan uirlisí casta le linn na suiteála. Ní éilíonn cothabháil laethúil ach seiceálacha rialta maidir le damáiste imfhálú nó sreangú scaoilte, agus tástáil láimhe bliantúil ar an "cnaipe turas" - ní gá comhpháirteanna a athsholáthar go minic, rud a laghdóidh go mór na costais oibriúcháin agus cothabhála.

Ina theannta sin, ceadaíonn cumas fairsingithe maith do MCCBanna oiriúnú do riachtanais chliste. Trí theagmhálacha cúnta agus modúil aláraim a chur leis, is féidir feidhmeanna cosúil le cianfhaireachán agus faitíos a bhaint amach, ag comhlíonadh riachtanais na bainistíochta cliste i gcórais dáileacháin cumhachta nua-aimseartha.

VI. Úsáid agus Cothabháil: Oibreacha Fadtéarmacha an "Caomhnóra" a chinntiú

Chun a chinntiú go gcoimeádann MCCBanna feidhmíocht chobhsaí san fhadtéarma, tá úsáid chaighdeánaithe agus cothabháil rialta riachtanach.

Is gá cloí go docht le caighdeáin suiteála. Nuair a bhíonn sreangú, ní mór críochfoirt a dhéanamh níos doichte chun róthéamh a sheachaint de bharr droch-theagmhála; ní mór sreanga beo, sreanga neodracha, agus sreanga talún a nascadh i gceart. D'fhéadfadh an fheidhm chosanta a bheith neamhéifeachtúil má dhéantar an polaraíocht a aisiompú, rud a chruthódh guaiseacha sábháilteachta féideartha.

Níor cheart faillí a dhéanamh ar chothabháil laethúil. Moltar seiceáil le haghaidh damáiste imfhálú nó scoilteanna agus críochfoirt scaoilte gach ráithe. Gach bliain, brúigh an "cnaipe turas" de láimh chun a thástáil an n-oibríonn an fheidhm chosanta de ghnáth - má theipeann ar an gcnaipe turas a spreagadh, tá gá le hiniúchadh tráthúil nó athsholáthar.

Ag an am céanna, ní mór taboos athsholáthair a choinneáil i gcuimhne: tar éis turas locht-spreagtha, ná athshocraigh an breaker go dall. Gcéad dul síos, sainaithin cúis an locht (m.sh., trealamh ró-ualaithe nó pointí gearrchiorcaid sa líne) agus gan é a athshocrú ach amháin tar éis an locht a réiteach. Má thuileann an scoradán arís agus arís eile nó má dhéantar damáiste don imfhálú, ba cheart é a athsholáthar go pras fiú mura bhfuil damáiste seachtrach soiléir ann - ní cheadaítear "oibríocht lochtach", toisc go bhféadfadh tionóiscí sábháilteachta a bheith mar thoradh ar aosú trealaimh.

Ó struchtúr bunúsach go feidhmeanna lárnacha, ó roghnú paraiméadar go feidhmiú praiticiúil, tógann MCCBanna "bac sábháilteachta" soladach do chórais dáileacháin cumhachta íseal-voltais. Cinnteoidh tuiscint agus úsáid a bhaint astu i gceart sábháilteacht chuaird níos fearr agus cuirfidh siad tacaíocht láidir ar fáil d'oibriú cobhsaí an táirgthe agus an saol laethúil.
